Qu’est-ce qu’une installation domestique ?

48
Partager :

La plupart des installations électriques domestiques sont équipées d’une alimentation monophasée. Cependant, il est possible de rencontrer encore des installations électriques câblées en trois phases. C’est souvent le cas de la reconstruction.

Si la monophasée reste la solution la plus facile pour la conception de l’électricité, certaines personnes veulent garder triphasé. En passant, si triphasé n’est pas commun chez les individus, c’est de coutume dans les locaux professionnels.

A lire aussi : Comment faire une analyse de la concurrence ?

Par conséquent, il est nécessaire de comprendre la valeur et les conséquences de la conception électrique triphasée et de la connexion.

Vous comprenez, je vais parler de la triphasée dans cet article :

A découvrir également : Comment comparer une assurance habitation ?

Plan de l'article

Préambule de l’article sur les trois phases et la théorie :

Explication sur la triphasée qui ne plaira pas à tout le monde :

Je sais que les cours de physique ont traumatisé beaucoup de gens à l’université et au lycée.

Dans cet article Donc, je ne vais pas entrer dans les détails en théorie.

Je pourrais te parler de sinusoïde, vitesse alternée, tension électrique composée ou pulsation. Mais tout cela ne vous sert pas nécessairement sur le terrain.

Peut-être un jour, je parlerai de ces concepts pour les dédier, mais pas dans cet article.

L’ idée n’est donc pas de boire des concepts théoriques accessibles partout sur Internet, mais de les approcher rapidement pour obtenir plus de détails au niveau pratique dans le contexte du travail.

Théorie triphasée simplifiée :

Qu’ en est-il de la triphasée simplement en théorie ?

J’ irai vite et sûrement repousser les puristes de la théorie :

  • Trois phases, comme son nom l’indique, est un système qui offre trois éléments.
  • Le système de courant triphasé se compose de trois courants électriques.
  • Ces trois flux de conducteurs électriques circulent sur différents conducteurs (3 conducteurs électriques).
  • Sur chaque fil coule un courant qui est décalé dans le temps par rapport aux autres courants électriques.

Note : Le terme actuel peut être remplacé par la tension électrique.

Production, transport de courant électrique et triphasé :

Le réseau électrique en France est distribué en trois phases.

Distribution électrique en France — Triphasé Ce choix technologique ne sort pas du chapeau, car cette distribution électrique découle de plusieurs faits :

  • Le courant est produit à l’aide de machines appelées « alternateurs ». Cet alternateur produit un courant triphasé.
  • La distribution se fait ensuite en trois phases et à très haute tension pour des raisons d’économie et d’efficacité, que je vais expliquer en partie ici.

Distribution électrique arrive aussi près que possible d’utiliser dans cette forme triphasée.

La « création » d’une monophasée est réalisée à partir de transformateurs de tension triphasés.

Triphasé dans le tertiaire et l’industrie, intérêt :

Parmi les experts, l’installation électrique triphasée la plus intéressante est pour plusieurs raisons :

  • Le courant distribué est plus important.
  • Les courants triphasés permettent aux machines industrielles de fonctionner, en particulier les moteurs.
  • La tension entre les phases est plus importante.

Les moteurs électriques utilisés dans l’industrie sont alimentés en trois phases Je ne traiterai pas de la partie professionnelle, parce que l’article est destiné à parler de l’installation électrique triphasée chez les particuliers.

Triphasé pour l’installation électrique à domicile :

Pourquoi voulez-vous être connecté en trois phases dans l’appartement ?

Je viens de dire que l’intérêt de la triphasée est plus important chez les professionnels.

Cependant, certaines personnes sont encore attachées en trois phases.

Dans le cas des vieilles habitations :

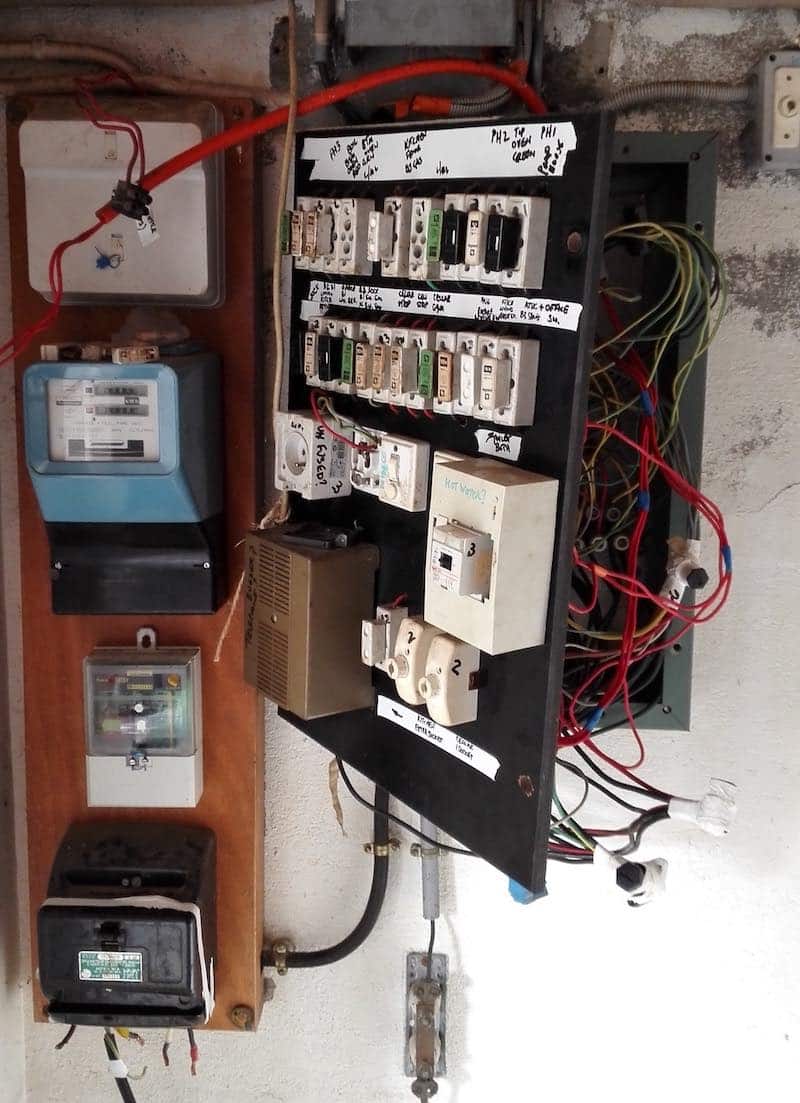

À ce moment-là EDF divisait le triphasé directement de transformateurs.

Il n’est pas rare qu’il tombe sur des disjoncteurs de connexion triphasés avec un panneau fil-électrique en conséquence lors d’une reconstruction.

Pour des raisons de simplification du câblage, il est intéressant de passer à une phase monophasée lors de la rénovation du panneau électrique (voir ici pour un exemple complet).

Mais certaines personnes veulent rester en trois phases parce qu’elles disposent d’un dispositif nécessitant une alimentation électrique triphasée : une pompe à chaleur, un chauffe-eau électrique, des machines-outils…

Par conséquent, rester en trois étapes en cas de rénovation électrique est une option sur la durée d’utilisation.

Cependant, cela n’empêche pas le respect de l’installation électrique, comme suggéré sur la photo ci-dessous d’une installation électrique triphasée obsolète :

**

Pour les logements neufs :

C’ est un cas beaucoup plus rare, et je ne me suis jamais rencontré.

Dans le cas d’une nouvelle installation électrique, il est possible de la connecter en trois étapes.

Pas pour les besoins personnels, comme mentionné ci-dessus, mais pour des raisons de la distance principale de puissance.

Si le lieu de livraison (arrivée électrique du fournisseur) est loin du point de connexion dans l’appartement, il s’agit d’un essieu triphasé.

Rappelez-vous, je l’ai mentionné dans la section triphasée de l’expédition et de la production.

En distribuant l’électricité en trois phases, il y a moins de pertes sur la distance.

Pour la maison d’alimentation générale, c’est la même chose : une alimentation triphasée réduira la chute de tension.

Quel est le coût d’un abonnement triphasé pour une personne par rapport à une phase ?

Il n’y a pas de différence de prix entre les abonnements monophasés et triphasés chez l’opérateur historique (voir la concurrence).

Ceci est seulement la différence matérielle dans le compteur électrique et le disjoncteur de connexion.

Quels sont les roulements du triphasé pour atteindre son installation électrique ?

Principale question sur triphasé pour les individus se pose principalement au niveau du panneau électrique .

En fait, c’est le « point noir » du triphasé.

Pour l’installation avec un abonnement triphasé de 12 KVA, 20A sur chaque scène est disponible pour un maximum de 60 A.

Ne paniquez pas, si vous ne comprenez pas, j’y reviendrai plus précisément à l’avenir.

Par conséquent, il faut veiller à ce que le courant maximal qui circule à chaque étape ne dépasse pas le calibre de réglage du disjoncteur d’accouplement triphasé.

Nous parlons de l’équilibre de phase , ce qui signifie qu’avant de commencer le câblage, une étude complète de la consommation dans un panneau électrique triphasé doit être effectuée.

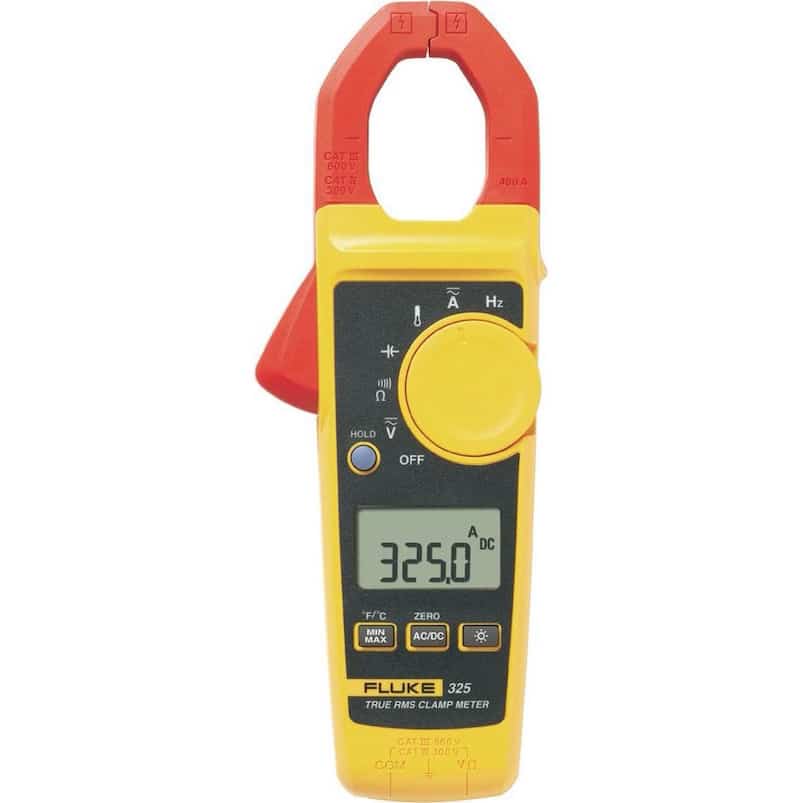

Plus précisément, nous devons être en mesure d’estimer le courant électrique qui sera nécessaire à chaque étape afin qu’il ne dépasse pas 20A (dans le cas de mon exemple pour un abonnement triphasé 12KVA).

J’ ai écrit ici un guide complet pour réaliser l’équilibrage de phase du panneau électrique triphasé.

Triphasé dans la pratique (maison) :

Vous l’avez vu dans le titre et je le répète, les informations pratiques que je vais vous donner s’appliquent à l’électricité domestique.

Ces informations s’appliquent également à l’électricité tertiaire et industrielle, mais nous devons aller un peu plus loin dans ces deux domaines.

Nombre de fils électriques au niveau de puissance :

Vous comprendrez, si vous lisez l’article, la distribution triphasée est faite par trois fils électriques.

Au niveau de l’alimentation triphasée de l’appartement, il y a quatre conducteurs : trois phases et un neutre, ce qui permet particulièrement une tension monophasée.

Puisque je parle de la tension en trois phases, je suggère d’aller un peu plus loin sur le sujet dans la pratique :

Tension électrique triphasée :

Le triphasé a la particularité de concevoir une tension 400V entre les phases.

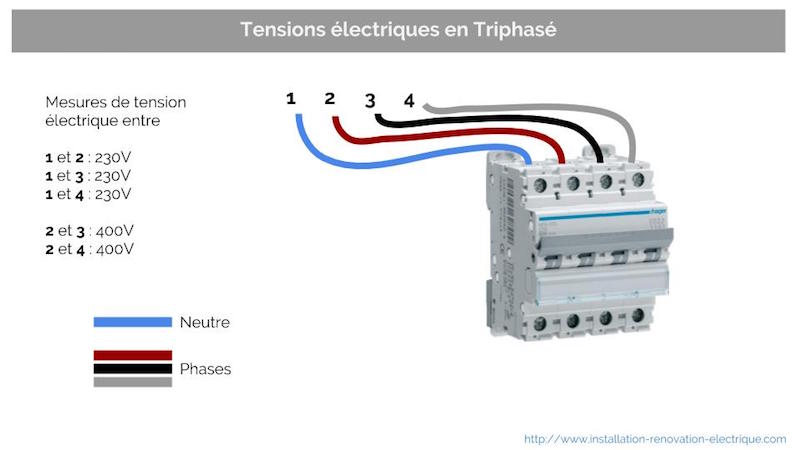

Si vous prenez le multimètre dans la position du voltmètre et vous mesurez la tension entre deux phases, en observant 400V.

La mesure entre le neutre et la phase de l’alimentation donnera 230V : c’est ainsi que nous produisons monophasé.

Exemple de tension électrique à la borne du disjoncteur tétrapolaire Courants électriques :

Au niveau des courants électriques circulant dans une installation électrique domestique, ces courants ne sont pas les mêmes.

La consommation de courant électrique qui apparaît en phase peut varier en fonction du type d’appareils utilisés à ce stade.

Elle est également directement corrélée avec le concept d’équilibrage de phase.

La consommation de courant ne doit pas dépasser la valeur du réglage du calibre du disjoncteur.

Matériel électrique :

Un grand changement dans la maison (ou appartement) connecté en trois étapes est l’appareil installé au niveau du panneau électrique et ETEL :

Disjoncteur de connexion triphasé :

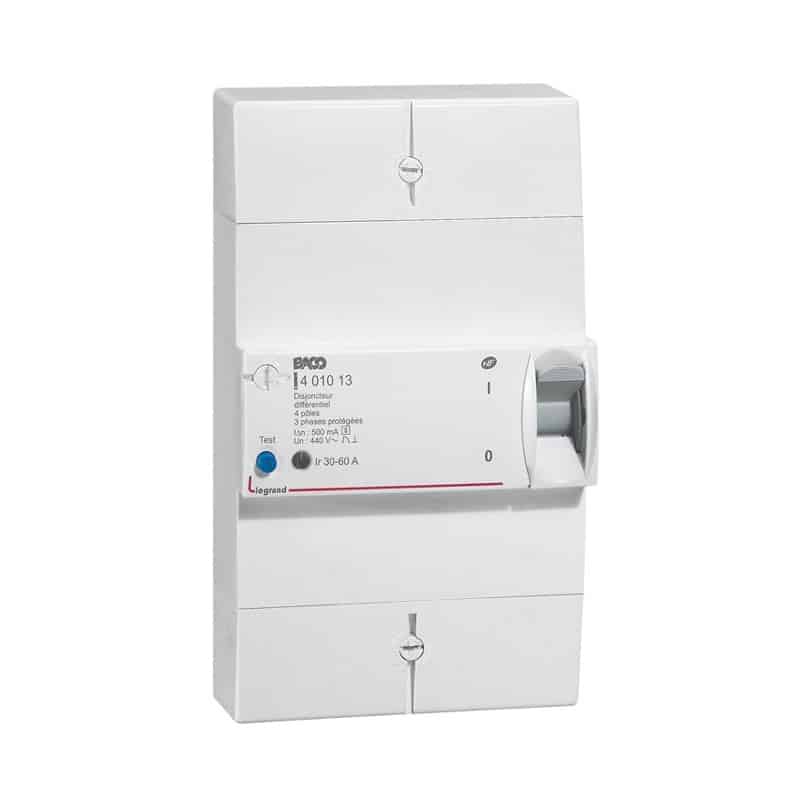

C’ est le point commençant par une installation électrique : un disjoncteur de connexion (DB ou également un disjoncteur participant) dans la gamme triphasée diffère donc de la contrepartie monophasée :

  • Il dispose de 4 bornes (3 phases et un neutre).
  • Le calibre de réglage du disjoncteur d’accouplement triphasé correspond au courant maximal par phase.

**

Interrupteur différentiel :

Même note qu’avec le disjoncteur de connexion. En fait, ils sont deux « cousins » parce que le participant du disjoncteur est RCD.

Ainsi, l’interrupteur différentiel triphasé est équipé de 4 bornes, trois pour chaque phase et une pour neutre.

Dans l’installation à domicile, son seuil de déclenchement est de 30mA. Il est identique à la norme monophasée et stockée NF C 15-100.

Disjoncteur trois phases/tétrapolaires :

Selon le cas, les disjoncteurs magnéto-thermiques peuvent être triphasés ou tétrapolaires.

  • Dans un triphasé, le disjoncteur est équipé de 3 entrées (sans neutre).
  • Le disjoncteur tétrapolaire a 4 pinces (trois phases et un neutre).

Peigne de distribution triphasé :

Comme il y a une distribution de puissance triphasée sur trois (ou quatre) fils, cette distribution doit être placée horizontalement dans le panneau électrique au niveau de la crête.

Les crêtes électriques triphasées sont donc particulières car il y a une alternance de phases sur chaque « dent » ou connexion de la crête électrique.

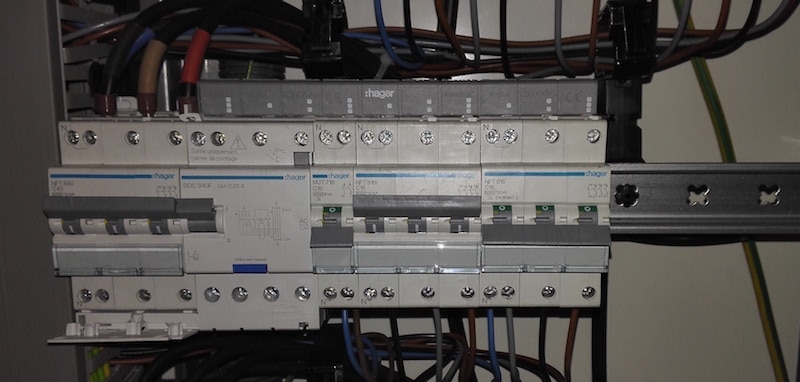

Exemple de peigne électrique utilisé dans un panneau électrique avec disjoncteur monophasé et triphasé sur la même rangée de boîtier électrique Pince de distribution générale triphasée dans l’appareillage électrique :

Dans la puissance monophasée vient en deux bornes électriques : une pour la phase, une pour la phase, une pour la phase, une pour la phase, une pour la phase neutre.

Ces bornes sont généralement montées en haut (ou en bas) à gauche et à droite dans la boîte électrique.

Dans en trois phases, cette disposition est plus problématique, car deux autres phases doivent être ajoutées.

L’ alimentation est ensuite distribuée à partir d’un terminal de distribution tétrapolaire qui se connecte à la barre DIN du panneau électrique. On parle aussi d’un répartiteur tétrapolaire .

Ce type de boîte à bornes comporte quatre ensembles de barres horizontales : une barre pour neutre et trois barres pour chaque phase.

Les tiges sont évidemment décalées de sorte qu’elles peuvent passer à travers des fils électriques. Ils sont également isolés les uns des autres.

Voici un exemple d’une boîte à bornes utilisée dans les panneaux électriques câblés en trois phases (sans couvercle de protection) :

**

Foire aux questions sur trois phases :

On parle de trois phases ici, mais j’ai déjà entendu parler de tétrapolaire, quelle est la différence ?

Voici une question que j’ai déjà partiellement répondu parce que j’ai mentionné le terme tétrapolaire plusieurs fois dans l’article.

  • Triphasé signifie que la distribution ou l’administration se fait en trois phases.
  • Tétrapolaire signifie qu’il y a quatre pôles électriques : trois phases et neutre. Le neutre est ajouté au circuit tétrapolaire pour permettre une alimentation électrique monophasée. Il peut également y avoir un besoin technique en ce qui concerne un problème de système triphasé déséquilibré.

Résumé :

  • Trois phases = 3 conducteurs.
  • Tétrapolaire = 4 fibres.

Qu’ est-ce que l’équilibrage de phase ?

J’ en ai parlé en partie sur triphasé dans l’installation électrique domestique, donc je vais faire très rapidement.

Dans le triphasé, un courant limité est défini, par exemple, une monophasée pour alimenter une installation électrique.

Lorsque la valeur actuelle maximale (stockée par l’abonnement choisi) est dépassée, le disjoncteur principal (installé par ERDF) se rompt.

En outre, en trois phases, ce courant est divisé en trois phases. Si tous les périphériques sont connectés à la même phase, le courant maximal peut être atteint rapidement.

Il est donc nécessaire de diviser différents circuits électriques à chaque étape afin que la consommation d’électricité soit toujours équilibrée .

Nous parlons d’équilibrage de phase ici.

Parfois, il est difficile de faire une installation électrique triphasée avec une plaque équilibrée. C’est pourquoi j’ai écrit un guide complet et détaillé sur le sujet que vous pouvez obtenir ici.

Que faire si mon disjoncteur triphasé régulièrement ?

Si un disjoncteur de connexion triphasé est connecté, il y a deux options :

  1. L’ équilibrage des phases est mal fait.
  2. L’ abonnement est sous-dimensionné.

Quant au premier point, la réponse à cette question est en partie liée à la question précédente. Le panneau électrique était impliqué en ne respectant pas la consommation maximale de courant électrique à chaque étape.

Pour résoudre ce problème, il est nécessaire d’enquêter en effectuant la première analyse visuelle du panneau électrique. Le point est de voir quels circuits sont assignés à chaque étape. Résoudre un problème est parfois simple, par exemple en assignant un grand consommateur à une autre étape.

Cependant, le plus souvent, il est nécessaire d’utiliser l’analyse de la consommation de courant en phases en utilisant une pince ampermétrique par exemple.

Si le nivellement de phase n’est pas suffisant, il se peut que le courant consommé dans l’installation électrique soit plus élevé que l’abonnement du fournisseur d’électricité.

Dans ce cas, vous devez demander un changement d’abonnement et vous abonner à des performances supérieures.

Attention, cette demande doit être accompagnée de l’étude d’un panneau électrique, ce qui assurera la taille correcte des fils électriques. Section transversale des fils d’alimentation doit être suffisante pour résister à un nouveau courant électrique maximal.

Rupture neutre dans l’installation électrique triphasée :

Neutre est 0 potentiel d’installation électrique.

Dans le cas monophasé, si le neutre est coupé, les appareils ne peuvent plus fonctionner.

D’ autre part, dans un courant triphasé, il peut être bouclé à travers la phase suivante d’une alimentation triphasée. Et c’est un problème car il y a une tension de 400V entre ces phases.

Selon Dans ce cas, certains dispositifs monophasés peuvent être exposés à une tension supérieure à 230V : la rupture du neutre dans un résultat triphasé peut avoir un impact sérieux sur l’installation électrique et ses passagers.

Tu ne l’as pas compris ? Je sais que c’est un peu technique.

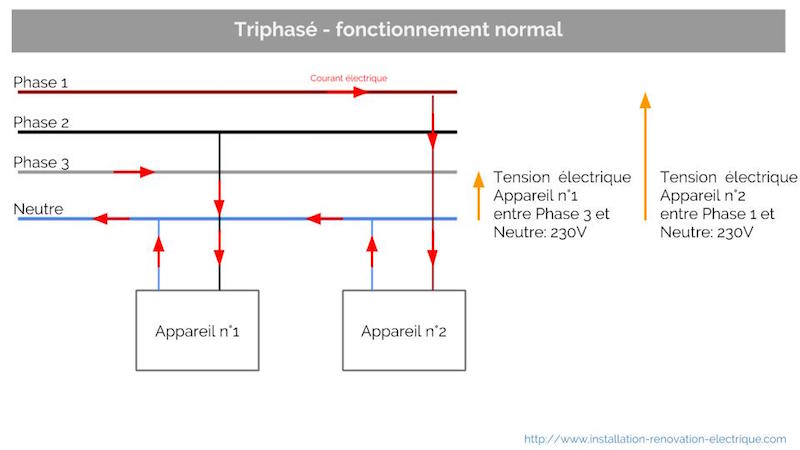

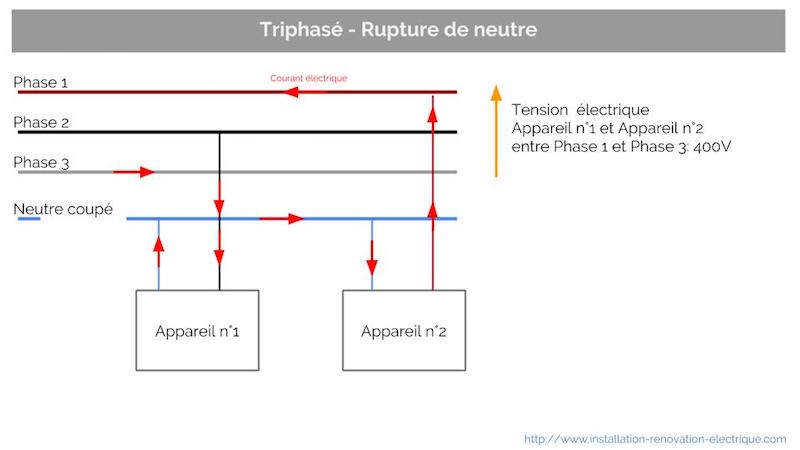

Voici deux schémas qui peuvent vous aider à comprendre.

Dans le premier cas, les dispositifs monophasés sont installés entre la phase et le neutre (phases 1 et 3 dans ce exemple).

Chaque appareil est transmis par son propre courant à une tension de 230V.

Typiquement, les dispositifs monophasés connectés entre la phase et le neutre sont exposés à une tension électrique de 230 V Dans ce dernier cas, le neutre est coupé à cause du problème.

Dans ce cas, le courant circule à travers des appareils électriques monophasés à travers deux phases différentes. La tension est d’un total de 400V entre les deux appareils. Il n’y a pas de potentiel fixe, c’est la résistance de chaque appareil qui stockera la tension sur les bornes. Il y a de fortes chances que l’un des appareils soit exposé à une tension trop élevée et soit détruit.

Puisque le neutre est éteint, le courant circule entre les phases et stocke une tension de 400V aux bornes de l’appareil Sinon, si vous voulez déterrer le sujet, je vous suggère de lire cet article, qui casse neutre.

Couleurs triphasées du conducteur électrique :

Le phase monophasée est une phase de couleur généralement rouge. Aucun risque de se tromper parce qu’il est unique et circule dans toute l’installation électrique.

Il y a trois phases dans le triphasé (je pense que je l’ai encore répété un peu).

Il est donc sage de pouvoir créer des lignes électriques sachant quelle phase est utilisée.

Par conséquent, le codage couleur est utilisé pour chaque étape pour faciliter le câblage.

Ce code de couleur vous permet d’identifier la circulation des différentes phases et de contrôler visuellement l’équilibre des phases.

Code couleur triphasé :

Voici le code de couleur dans l’électricité utilisée pour triphasé :

  • Fil de phase n° 1 : brun
  • Étape n° 2 : Noir
  • Étape n°3 : Gris
  • Neutre : bleu
  • Pays : Vert-Jaune

Ce code couleur n’est pas obligatoire, sauf neutre et terrestre. D’un autre côté, il est fortement recommandé.

Ce code de couleur est utilisé principalement au niveau de l’alimentation dans le tableau. Par exemple, entre les tableaux de distribution des bornes d’alimentation et les commutateurs différentiels.

Pour faire ces kablâges techniquement, il n’est pas obligatoire d’avoir un conducteur électrique de toutes les couleurs (qui peut rapidement devenir un investissement important).

Il y a des anneaux colorés appelés aussi manches, qui permettent d’identifier chaque conducteur électrique.

Voici un exemple d’un panneau électrique industriel que j’ai réalisé avec l’identification de chaque phase avec des anneaux de différentes couleurs :

******Identification de 10 couleurs du câble électrique triphasé à l’aide d’anneaux Vous remarquerez que je n’ai pas respecté le code que j’ai mis juste au-dessus. Après tout, les règles sont faites pour être contourné droit ?

En fait, tout d’abord, il est cohérent dans le câblage.

Ces couleurs sont trouvées en amont dans différentes rangées de disjoncteurs (la photo est un peu sombre) :

Couleurs utilisées pour identifier les différentes phases des connexions électriques en amont des rangées de panneaux électriques Est-il possible d’avoir une connexion électrique monophasée 230V dans un panneau triphasé ?

Être branché dans une triphasée ne signifie pas (heureusement) que tous les appareils connectés à une installation électrique sont de type triphasé.

En fait, aujourd’hui, il est difficile de trouver un sèche-cheveux triphasé ou un chargeur de téléphone mobile.

Plus sérieusement neutre permet d’obtenir une tension de phase 230V. Par conséquent, il est normal de trouver un dispositif monophasé dans un panneau électrique : disjoncteurs, interrupteurs différentiels…
